YAMAHA(ヤマハ) Natural Sound Stereo Amplifier CA-2000 の整備済完動品ですが訳あり品です

当時発売価格￥158000 (1976年)

　もうすぐ還暦を迎える爺のボケ防止(防止出来ずに着実にボケが忍び寄ってきています!)と暇潰しで始めたジャンク修理(本音は、オーディオ全盛期に聴いてみたかったアンプ達を聴きたいという単なるスケベ心)ですが、60台超のアンプを整備し皆様にお届けして参りました。お陰様でこれまでさしたるトラブルもなく今に至っております。
　ここで、これまでの修理(整備)経験で一様に言えるのは信号経路の接点が真っ黒けで接触不良となっているために出音しないのがほとんどです。
特に、セッティングしたら殆ど操作することのないアンプ背面にあるスイッチ類は最悪の状態で、この部分が出音不良の原因となっているものも多数あります。

　　　爺ポイント:末永く御使用頂くには、月に一度は全てのスイッチ・ボリューム類を無通電で2～3回動かすべし.

　うんちくは程々にして、爺の整備手順は先ずは筐体のクリーニングに始まり(出来ることなら掃除などしたくない・・・本音、でもでも・・掃除しないととてもさわる気になれないほどに汚いのです)、次にスイッチ・ボリューム類の分解クリーニング、小型電解コンデンサの全交換(この部品交換は悪くなっているからではなく、予防保全の意味で耐用年数を過ぎた部品を交換)の工程で作業を進めます。その後に回路基板関係の動作チェックへと進みます。今回整備した当機も同じ作業手順です。
　回路基板の動作チェックでは、トランジスター不良も多数ありますが交換する場合は基本的には同型番品へ取り替えています。(既に製造中止となり入手不可能の部品も多数ありますのでこの場合は代替品、同等品への取替もあります)

　動作チェック後、周波数特性、歪み率特性等の確認を行い整備終了となります。

　整備後の試聴では、ヤマハのNSシリーズにふさわしい音色を奏でております。

　訳ありとして出品したのには下記の理由によります。
・前面パネルの上部に打ち傷があります。
・ウッドケースに多数の傷、突板の剥がれがありましたので補修しダイノックシートを張り付けています。
・入手時より脚が欠品でしたので別機種の60Φの脚を取り付けました。
・MCヘッドアンプIC(モジュール)が不良のためモジュールの自作品を取り付けました。
・メーターアンプIC(モジュール)が不良のためモジュールの自作品(回路、部品共にオリジナルと同じ)を取り付けました。
・終段のパワートランジスターがコンプリメンタリーで組める状態(hfe低下)でありませんでしたのでTO-3Pタイプの2SA11862SC2837(LAPT)に取り替えています。
・入手時より電源ケーブルが切断されていましたので新しいケーブルを取り付けました。

　以下に、整備中に撮りました写真の説明をします。

　説明用の写真は、アップする関係で解像度が落ちていますがここをクリックすると順不同未整理ですが高解像度の写真がご覧頂けます。

　下の写真は、筐体外観の補足写真です。

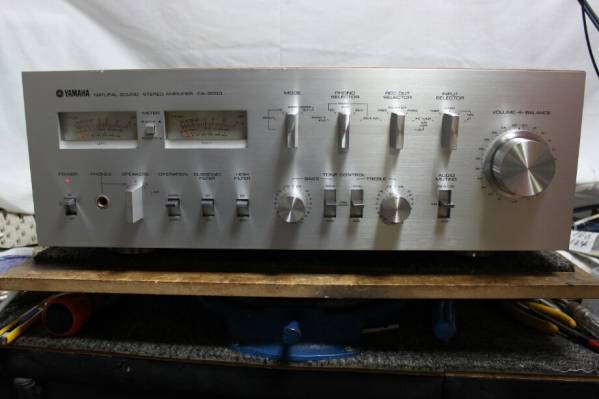

前面パネルの上部に打ち傷があります。

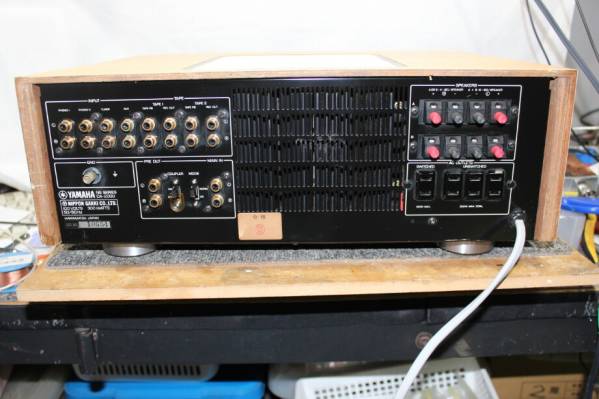

背面パネルは、目立つ錆の発生もなく良好な状態です。

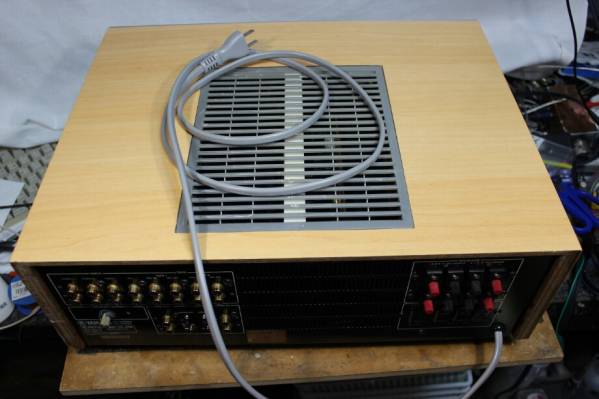

ウッドケースは突板の剥がれがありましたのでレストアしています。写真にてご確認ください。

　下の写真は、レバースイッチの写真ですが接点が真っ黒で接触不良の状態でした。

　次の写真は、各基板の写真です。
　各アンプ基板、電源部基板ともに小型電解コンデンサは全て新品のコンデンサ(ニチコンのミューズ又はＦＧ)に取り替えています。
　パワーアンプ基板のDCバランス、A級B級動作時のバイアス調整用の半固定抵抗は新品に交換しています。(ガリがあると動作が安定しませんし、調整時に難儀しますので予防措置です。)

　次の写真は、別機種の脚を取り付けた写真です。

◆整備概要◆

○RCA入出力端子の金メッキ処理
○電源部大型ブロック電解コンデンサを交換
○小型電解コンデンサを全数交換
○不良トランジスターを同型番品へ取り替え
○プロテクトリレーの接点クリーニング
○レバースイッチの分解接点クリーニング
○セレクタースイッチの分解接点クリーニング
○ボリュームの分解接点クリーニング
○パワーアンプ部のDCバランス調整、バイアス調整
○筐体内外クリーニング

◆その他◆

　ムギ球のメーターランプをLEDに変更することが出来ます。
　照明色は下の写真の様に4種類の中からお好きな色を選択出来ます。LEDに変更する場合は落札金額+2000円で対応致しますので落札後の取引ナビにてご指定下さい。
　この場合、Yahoo簡単決済では対応出来ませんので銀行振込にてお願い致します。
　

◆製品仕様◆

クリックすると当機種の取扱説明書が、YAMAHA マニュアル検索ページよりダウンロード出来ます。

◆付属品◆

　RCAショートプラグ 2個
　RCA端子保護キャップ 14個

◆商品の保証(到着後の不具合対応)について◆

　商品到着後より取引ナビの有効期間内(約3ヶ月)で、音が出ない、電源が入らない、ノイズが入る等の致命的な不具合の場合は再修理(修理不能の場合は返品、返金にて対応)にて対応させていただきます。修理費は頂きません。
　なお、再修理時の返送料は落札者様のご負担(元払い発送)とさせて頂きますが、返送された商品が落札者様の申告の内容どおりと当方が確認した場合は、落札者様へ返送時の送料を返金いたします。
　しかし、返品された商品に異状が認められない場合の返送時の送料は落札者様のご負担とさせて頂きます。
　また、商品の保証は落札頂いた方のみが対象になります。転売、譲渡された場合の保証はございません。　　　　　　　　　　　(悪戯防止の苦肉の策ですので何卒ご理解の程お願い致します。)

◆入札される方へ◆

新規IDの方及び評価で「悪い」がある方は入札を御遠慮下さい。新規IDの方及び評価で「悪い」がある方は事前に質問欄よりメールアドレスを添えて御連絡下さい。連絡なく入札があった場合は、当方の判断で入札を削除します。（初心者の方へ、質問欄にメールアドレスを入れても当方が質問に回答しない限り、一般の方にメールアドレスを見られる事はございません。当方よりメールアドレス宛へ返信いたしますのでご心配なく）

また、お手持ちのCA-1000シリーズCA-2000の修理も承りますので質問にてメールアドレスをつけて連絡頂ければ当方よりご連絡差し上げます。

★当商品は中古整備品です。新品ではございません。トラブル防止のため中古品の特性を理解されない神経質な方や悪い評価の目立つ方はご入札を控えてください。
